6000 型号
全自动SMT Stencil 钢网超声波清洗设备

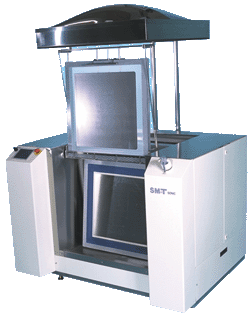

合盖后的型号6000 SMT 钢网清洗机
SMART SONIC 时脉创力 6000 型号 全自动钢网清洗机
  • 在单一设备下,可清洗焊膏、胶水及助焊膏
  • 易于拿、放 SMT 钢网到本机清洗 --- 只 39寸高
  • 清洗剂用量消耗少
  • 产生较少废水
  • 增加超声波清洗效率
  • 能量有效用于任意周围环境的清冼
  • 百分百保证清洗在任何精细间距上的任何种类焊膏
  • 在少于4分钟内,可以达到清洗、冲洗及干燥的效果
  • 触屏式控制器可以储存多重编程
  • 内置 烘干架
  • 达刭ISO 14000国 标及MPM 指引
  • 兼容所有超声波化工材料
  • 易于维修、保养
  • 单一设备及清洗剂可达至完全清洗过程 --- 清洗所有焊膏、助焊膏、SMD 胶水(选件)、SMT 吸咀及波峰/回流焊炉架
  • 大容量型号可清洗 SMT 钢网达72寸 (1830mm)
最先进SMT Stencil 钢网超声波清洗设备!

型号6000是用来设计在那些SMT组装厂家需要高品质、全自动、全环保、灵活性强及保证完全清洗性能, 型号6000在技术上比前型号5000有几方面更加提高:整体外型更矮小,以便在只有39寸(99cm)高之下易于拿放SMT 钢网 (看Fig. 3)。 清洗缸容量只有34加仑会减少废水及 化学消耗量达 40%, 当增大超声波,清冼效率提高40%. 组合式清洗缸设计允许用家购买标准型号6000来作单一清应用,如SMT钢网;又或者配置机器为多重清洗应用如多加一个超声波 清洗缸 来 清洗 波峰焊棘爪、回流焊炉架、SMD 胶水... 等等 。额外多加第二超声波清洗缸选件可以用作专注的漂清 来 超声波漂清 错印焊膏的PCB!

型号 6000 标准来时有一个内置吹干架来让SMT钢网在工作范围下自然干燥无滴水,当有需要时可用低气压凤干枪来加速吹干。这是被推荐SMT 钢网自然吹干来保存能源及避免因热引导而导至谮在性损害, 型号 6000 亦可利用选件式低温空干到全自动吹干 SMT 钢网及其它选件不等!

操作型号 6000 十分容易, 操作员简单放置 SMT 钢网 在篮上及 在触屏式 控制器编程清洗, SMT 钢网会被自动全程运载个别清洗步骤。 焊膏之清洗 周期通常只有1 ~ 2 分钟,SMT 钢网 被指引去漂清缸,那里 低压水喷射漂清SMT 钢网 (全程需5-10 秒),然后SMT 钢网等待 越过漂清 缸;直至操作员按下升/降制将 SMT 钢网带回原来位置。当用到选件式低气压凤干枪来加速吹干,可以在约4 分钟清洗、漂清、及风干29 寸 SMT 钢网 ! 没有比这么快及安全去清洗SMT 钢网了!*

在多重 清洗 应用中, process 工程师可编程及自定义标签几个程式于触屏式 控制器。用家于是简单选择适当清洗程式来作应用 及 清洗便会自动执行! (看 Fig. 2)



保养维修型号 6000同样十分容易! 当清洗完焊膏后, 440-R SMT 清洗剂 清洗溶液在每两周会被排出去选件式废水 蒸发器或客户废水处理设施!  焊膏残渣会被"冲出" 及盛载在 重力式凝汽阀,那里可以很容易被再循环移除或处置,新鲜清洗溶液然后加入清洗缸 和系统再淮备另外两星期周期。保养维修程序可以购买自动注满 选件以按一制式完成。当用选件式废水蒸发器,这里没有危险液体废水处理及不需耍过滤器,因为什么乳没有流出物排出 !

型号6000 结构图
编程操作面板

规格:
SMART SONIC 时脉创力 6000 型号 全自动钢网清洗机
型号 6000


SMART SONIC 时脉创力 6000 型号 全自动钢网清洗机
大容量
型号 6000-LC
整体尺寸
64" x 54" x 55" (合盖), 90"高 (升盖)
载入高度 (标淮 单位)
39"
清洗缸尺寸
7.5" x 33" x 30" 高
清洗缸容量
34 加仑 (129 公升)
选件式 加 第二清洗缸
尺寸付合需求 ---- 与厂家商议
最大 SMT 钢网尺寸
(型号 6000)
29" x 29" (750mm x 750mm)
最大 SMT 钢网尺寸
(型号 6000-LC)
40" x 72" (1020mm x 1830mm)
公用设施需求:
电机
清洗缸 (标准)
清洗缸 发热器
低温空干 空干 选件

230 V, 1 相, 11 安培
加 16 安培, 1 相 or 加 9 安培 3 相
加 25 安培, 3 相
空气 (吹干)
手握式风干 选件
低温空干 选件

加 30 PSI 清洁干空气
100 PSI 清洁干空气 (全部)
水 (软水或 DI 去离子水)
40 PSI
典型清洗/漂清 周期 时期
1-2 分钟 (焊膏)
可编程周期轮廓
4 标准 (6 如加多一个清洗缸 或 空干选件)

* 有一些 焊膏如 AP4000 环氧基础的,可能需要暖水 (95°F, 35°C) 才作正当 清洗 ---- 请与厂家商议!
